在鋰離子電池的設(shè)計(jì)與應(yīng)用中，充放電截止電壓是決定電池安全性與使用壽命的核心參數(shù)。本文將系統(tǒng)性解析不同材料體系（如LFP、NCM、LTO）在電壓設(shè)定上的邏輯依據(jù)，結(jié)合溫度適應(yīng)性與BMS分級(jí)保護(hù)機(jī)制，全面解讀截止電壓背后的工程思維與安全策略。

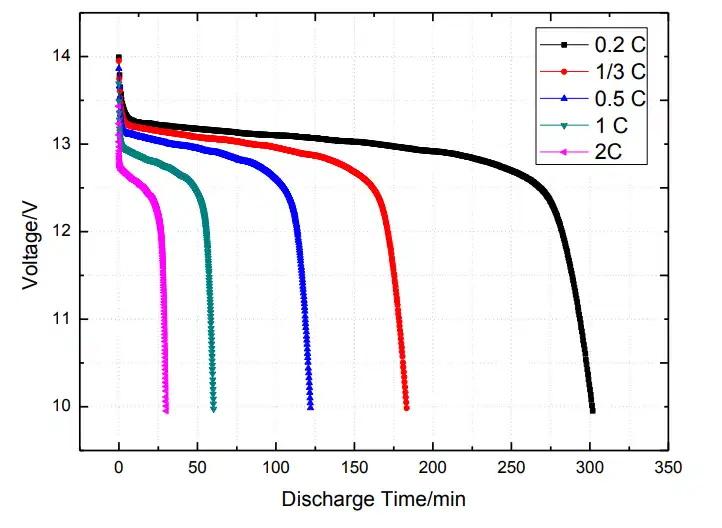

一、不同材料體系的電壓窗口解析

電池的正負(fù)極材料決定了其可操作的電壓范圍，即所謂的電化學(xué)穩(wěn)定窗口。合理設(shè)定充放電截止電壓，能夠最大程度發(fā)揮材料性能，同時(shí)保障電池的循環(huán)穩(wěn)定性。

1.1 磷酸鐵鋰（LFP）電壓設(shè)定

• 充電截止電壓：3.65V

• 放電截止電壓：常溫為2.5V，低溫下可降至2.0V

LFP體系具有良好的熱穩(wěn)定性和循環(huán)壽命，適用于高安全性場(chǎng)景。電壓平臺(tái)相對(duì)平穩(wěn)，但過(guò)充可能導(dǎo)致正極結(jié)構(gòu)破壞和析氧反應(yīng)。

1.2 三元體系（NCM/NCA）電壓設(shè)定

• 充電截止電壓：4.2V

• 放電截止電壓：2.75V ~ 3.0V

三元材料電壓平臺(tái)較高，能量密度優(yōu)勢(shì)明顯，但對(duì)過(guò)充/過(guò)放較為敏感，必須依賴精密的保護(hù)系統(tǒng)。

1.3 鈦酸鋰（LTO）電壓設(shè)定

• 充電截止電壓：2.9V

• 放電截止電壓：1.5V

LTO體系擁有極長(zhǎng)的循環(huán)壽命與寬溫工作能力，適用于高頻充放應(yīng)用，但能量密度相對(duì)偏低。

1.4 電壓設(shè)定對(duì)電池風(fēng)險(xiǎn)的影響

• 過(guò)充風(fēng)險(xiǎn)：高電壓下正極晶體結(jié)構(gòu)會(huì)破壞，導(dǎo)致析氧、電解液分解，形成熱失控隱患。

• 過(guò)放風(fēng)險(xiǎn)：低電壓下負(fù)極SEI膜可能破裂，引發(fā)副反應(yīng)及集流體腐蝕，造成不可逆損傷。

二、BMS分級(jí)電壓保護(hù)策略

為了保證電池在規(guī)定窗口內(nèi)運(yùn)行，**電池管理系統(tǒng)（BMS）**需設(shè)置多級(jí)電壓保護(hù)機(jī)制，防止充放電過(guò)程超出安全邊界。

2.1 充電過(guò)程的分級(jí)保護(hù)

• 正常充電截止電壓：如LFP為3.65V，到達(dá)即終止充電。

• 一級(jí)過(guò)充保護(hù)：如LFP ≥3.8V，強(qiáng)制切斷充電回路。

• 二級(jí)過(guò)充保護(hù)：如LFP ≥4.0V，進(jìn)入鎖死模式，需人工干預(yù)以解除。

2.2 放電過(guò)程的分級(jí)保護(hù)

• 正常放電截止電壓：如LFP為2.5V，避免過(guò)放。

• 一級(jí)過(guò)放保護(hù)：如LFP ≤2.0V，強(qiáng)制中止放電。

• 二級(jí)過(guò)放保護(hù)：如LFP ≤1.8V，BMS鎖定，電池進(jìn)入休眠或報(bào)廢狀態(tài)。

通過(guò)這樣的多級(jí)保護(hù)，BMS不僅控制正常使用范圍，也能在極端情況下快速介入，保障系統(tǒng)安全。

三、溫度對(duì)截止電壓的適應(yīng)性調(diào)整

溫度是影響電池性能的重要環(huán)境因素，特別是在低溫環(huán)境下，極化現(xiàn)象可能提前觸發(fā)截止電壓，因此需動(dòng)態(tài)調(diào)整策略。

3.1 LFP體系溫度適應(yīng)性示例

• T > 0°C：推薦放電截止電壓為2.5V

• T ≤ 0°C：推薦放電截止電壓降至2.0V

這種調(diào)整可以避免極低溫下因電化學(xué)反應(yīng)遲緩導(dǎo)致容量提前被“掩蓋”，從而觸發(fā)錯(cuò)誤的過(guò)放保護(hù)。

四、截止電壓對(duì)電池壽命與性能的影響

除安全考慮外，截止電壓的設(shè)定還會(huì)對(duì)電池容量保持率與循環(huán)壽命造成深遠(yuǎn)影響。

4.1 充電截止電壓偏高的影響

以LFP為例，若將充電電壓由3.65V提高至4.0V，雖然初始容量略有提升，但會(huì)顯著加速電池老化，造成活性物質(zhì)結(jié)構(gòu)劣化。

4.2 放電截止電壓偏低的影響

當(dāng)放電電壓低于推薦值（如LFP <2.85V），負(fù)極中部分活性鋰無(wú)法有效回收，導(dǎo)致不可逆容量損失。

4.3 化成階段的電壓窗口控制

在化成過(guò)程中，SEI膜的形成極為關(guān)鍵。預(yù)充電壓需控制在2.8V~3.0V之間，避免副反應(yīng)影響膜層質(zhì)量，從而確保后續(xù)循環(huán)穩(wěn)定性。

五、總結(jié)：截止電壓設(shè)定的多維權(quán)衡

充放電截止電壓不僅僅是一個(gè)技術(shù)參數(shù)，而是綜合考量以下因素的結(jié)果：

• 材料體系與電化學(xué)特性

• 溫度適應(yīng)性與實(shí)際應(yīng)用環(huán)境

• BMS多級(jí)安全保護(hù)機(jī)制

• 循環(huán)壽命與性能表現(xiàn)

• 制造過(guò)程中的控制要求（如化成階段）

通過(guò)精確的電化學(xué)測(cè)試與長(zhǎng)期可靠性驗(yàn)證，電池制造商確定每種材料體系的最優(yōu)電壓邊界。BMS在此基礎(chǔ)上進(jìn)行實(shí)時(shí)監(jiān)控與保護(hù)，確保電池始終運(yùn)行在最安全、最穩(wěn)定的狀態(tài)下。
