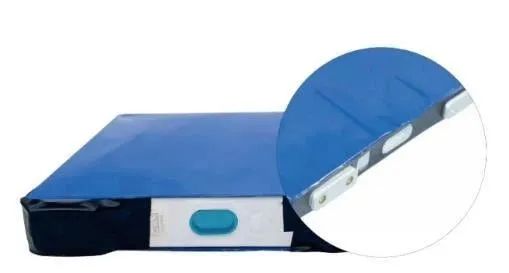

一、鋰離子電池包藍(lán)膜的重要性不容忽視

在鋰離子電池的生產(chǎn)過(guò)程中，包膜環(huán)節(jié)不僅是產(chǎn)品外觀整潔的體現(xiàn)，更是確保安全性能的關(guān)鍵工序。藍(lán)膜不僅提供了必要的電氣絕緣與物理保護(hù)，還影響著電池的散熱效率與成品率。因此，科學(xué)管控包膜工藝中的關(guān)鍵參數(shù)，成為保障高品質(zhì)鋰電池不可或缺的一環(huán)。

二、電芯外觀與潔凈度決定安全基線

電芯在進(jìn)入包膜前，必須確保表面狀態(tài)優(yōu)良。無(wú)劃痕、無(wú)凹陷、無(wú)電解液殘留、二維碼清晰可識(shí)別是最基本的要求。

細(xì)微劃痕看似不起眼，但在電池后續(xù)使用中極可能演變成短路隱患；電解液殘留則會(huì)腐蝕藍(lán)膜，降低粘附力，嚴(yán)重時(shí)影響整包結(jié)構(gòu)穩(wěn)定性。

為避免此類問(wèn)題，企業(yè)一般采用高精度視覺(jué)檢測(cè)系統(tǒng)對(duì)每顆電芯進(jìn)行360°無(wú)死角檢查，配合使用無(wú)塵布蘸專用清潔劑擦拭表面，保證電芯潔凈無(wú)異物。

三、藍(lán)膜材料的質(zhì)量把控是根本保障

藍(lán)膜質(zhì)量直接決定包覆效果和后續(xù)的電池可靠性，以下幾個(gè)指標(biāo)必須重點(diǎn)控制：

1. 膜厚度均勻性

• 要求：±0.01mm以內(nèi)

• 原因：厚度過(guò)薄降低絕緣性，過(guò)厚影響散熱與貼合。

2. 拉伸與撕裂強(qiáng)度

• 標(biāo)準(zhǔn)：拉伸強(qiáng)度≥100MPa，撕裂強(qiáng)度≥10N/mm

• 意義：防止包覆過(guò)程中斷裂、裂紋。

3. 粘附力控制

• 要求：剝離力在0.5–1.5N/cm之間

• 粘性過(guò)強(qiáng)：操作困難，粘膜剝離殘膠

• 粘性過(guò)弱：貼合不實(shí)，影響保護(hù)效果

每批藍(lán)膜需進(jìn)行抽檢測(cè)試，確保物理性能合格后方可上線。

四、包膜工藝參數(shù)決定成品良率

1. 包膜速度

• 最佳區(qū)間：20–30PPM

• 過(guò)快：氣泡、貼合不緊

• 過(guò)慢：生產(chǎn)效率低下

2. 輥壓壓力

• 建議范圍：0.2–0.5MPa

• 壓力不足：貼合不牢

• 壓力過(guò)大：壓傷電芯

3. 溫度控制

• 理想值：25–35℃

• 溫度過(guò)高：藍(lán)膜熱變形

• 溫度過(guò)低：粘性不足

最佳參數(shù)需結(jié)合電芯型號(hào)、藍(lán)膜材質(zhì)，通過(guò)試驗(yàn)優(yōu)化方式確定，并在生產(chǎn)中進(jìn)行持續(xù)監(jiān)控。

五、設(shè)備狀態(tài)決定工藝穩(wěn)定性

高精度、高穩(wěn)定性設(shè)備是保證藍(lán)膜包覆一致性的核心：

• 機(jī)械部件保養(yǎng)： 定期潤(rùn)滑傳動(dòng)輥、壓輥，防止跑偏與異物劃傷；

• 電控系統(tǒng)維護(hù)： 防止張力失控、程序異常導(dǎo)致褶皺、氣泡；

• 數(shù)據(jù)監(jiān)測(cè)系統(tǒng)： 實(shí)時(shí)記錄溫度、張力、速度等關(guān)鍵數(shù)據(jù)，提前預(yù)警、精準(zhǔn)維護(hù)。

案例警示：某企業(yè)包膜機(jī)電氣系統(tǒng)故障，張力失控，導(dǎo)致藍(lán)膜褶皺嚴(yán)重，造成大批返工，生產(chǎn)計(jì)劃嚴(yán)重滯后。

六、常見(jiàn)異?，F(xiàn)象與應(yīng)對(duì)策略

1. 氣泡問(wèn)題

• 產(chǎn)生原因：貼合不充分、灰塵異物、輥壓不足

• 解決方案：

• 控速至20–30PPM；

• 嚴(yán)格潔凈管理，杜絕雜質(zhì)；

• 增輥壓或引入真空除泡模塊。

2. 褶皺現(xiàn)象

• 成因：張力控制不當(dāng)、藍(lán)膜拉伸不均、設(shè)備磨損

• 對(duì)策：

• 優(yōu)化張力控制，適配藍(lán)膜彈性；

• 增設(shè)藍(lán)膜預(yù)拉伸環(huán)節(jié)；

• 設(shè)備定期校準(zhǔn)、輥筒更換。

3. 劃痕問(wèn)題

• 成因：設(shè)備導(dǎo)輥表面不光、切割刀鈍化、異物接觸

• 對(duì)策：

• 導(dǎo)輥拋光清潔，支架安裝位置精準(zhǔn)；

• 電芯表面打磨去毛刺；

• 刀具及時(shí)更換，角度控制45°–60°；

• 可增加一次性保護(hù)膜，降低摩擦。

4. 膜厚不一致

• 成因：藍(lán)膜原材不穩(wěn)定、涂布設(shè)備故障、電芯表面不平

• 解決方法：

• 高精度在線測(cè)厚儀監(jiān)控；

• 涂布輥壓力與間隙控制系統(tǒng)升級(jí)；

• 對(duì)電芯預(yù)處理，確保表面平整度；

• 引入閉環(huán)反饋控制系統(tǒng)，實(shí)時(shí)調(diào)節(jié)參數(shù)。

七、總結(jié)與未來(lái)展望

藍(lán)膜雖小，卻是鋰離子電池可靠性、耐用性、安全性的重要保障。從外觀整潔、結(jié)構(gòu)穩(wěn)定，到電氣絕緣與熱管理的多重防護(hù)，其作用不容低估。

未來(lái)，隨著動(dòng)力電池向高能量密度、長(zhǎng)壽命、高安全方向發(fā)展，包膜技術(shù)也將向智能化、自動(dòng)化、實(shí)時(shí)監(jiān)控持續(xù)演進(jìn)。先進(jìn)的材料檢測(cè)設(shè)備與AI質(zhì)量判別系統(tǒng)，將全面助力鋰電池制造質(zhì)量躍升，為新能源產(chǎn)業(yè)高質(zhì)量發(fā)展注入新動(dòng)能。
